Sürücü gaz pedalına bastığında bataryadaki doğru akım, güç elektroniği tarafından motorun ihtiyaç duyduğu biçimde yönetilir. Elektrik motoru bu enerjiyi dönme hareketine çevirir; redüksiyon dişlisi torku tekerleklere aktarır. Batarya yönetim sistemi ve termal sistem, hücreleri güvenli çalışma aralığında tutar.
Elektrikli araç çalışma prensibi nedir?
Tam elektrikli araçta tekerlekleri içten yanmalı motor değil, bir veya daha fazla elektrik motoru döndürür. Enerji çekiş bataryasında doğru akım olarak depolanır. Güç elektroniği sürücünün pedal komutunu, motor devrini, tork talebini, tekerlek tutunmasını ve sistem sıcaklıklarını birlikte değerlendirir.
Temel enerji yolu şöyledir:
- Batarya enerjiyi depolarÇekiş bataryası motor için gerekli yüksek gerilimli elektrik enerjisini sağlar.
- Güç elektroniği akışı yönetirİnverter ve motor kontrolü, bataryadan gelen enerjiyi motorun ihtiyaç duyduğu akım ve frekansa çevirir.
- Motor tork üretirStatorun oluşturduğu döner manyetik alan, rotorun dönmesini sağlar.
- Redüksiyon tekerlekleri döndürürMotor torku çoğu modelde tek oranlı bir dişli grubu ve diferansiyel üzerinden tekerleklere ulaşır.

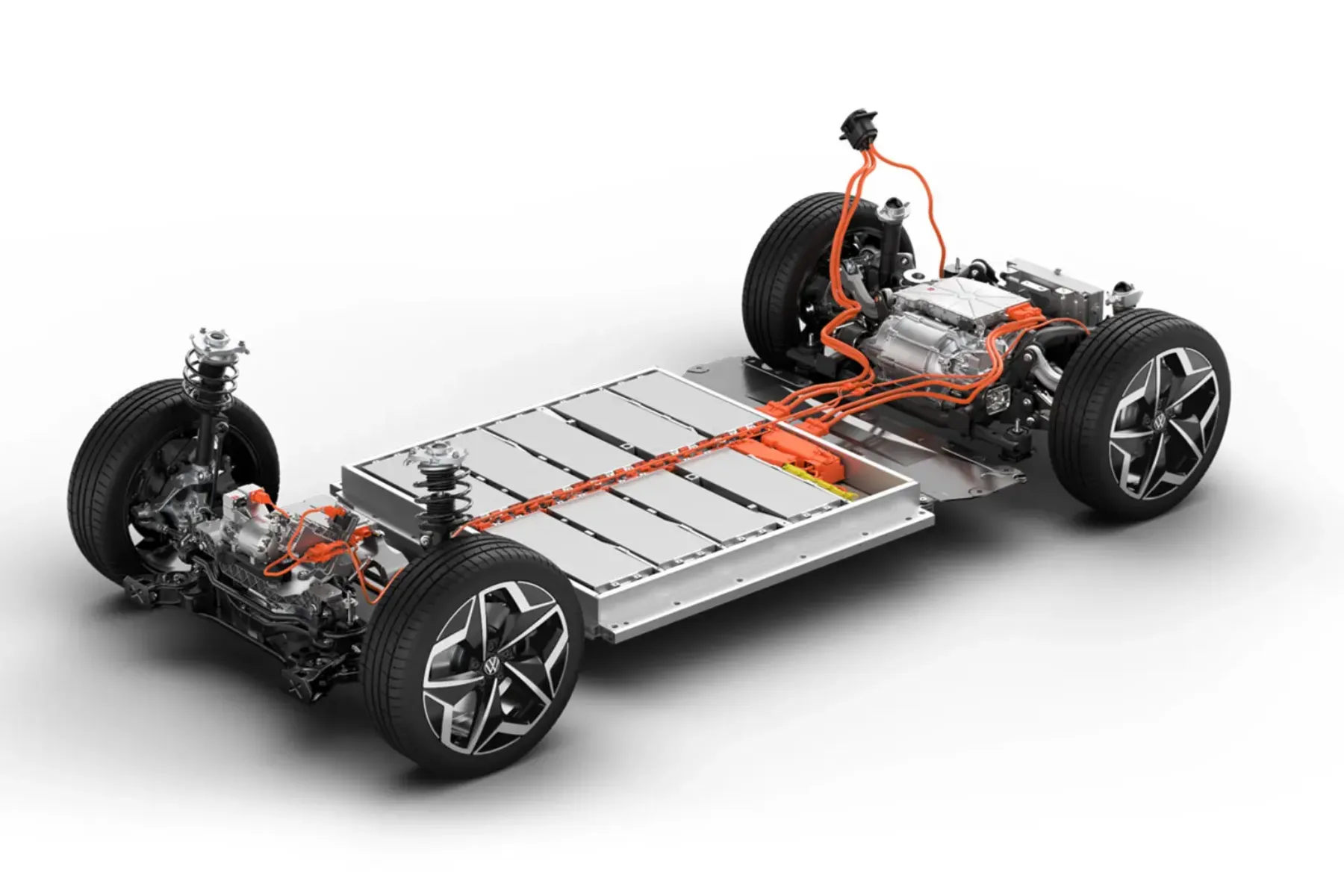

Elektrikli arabanın temel parçaları
ABD Enerji Bakanlığı, tam elektrikli araç sistemini çekiş bataryası, şarj girişi, araç içi şarj cihazı, DC/DC dönüştürücü, güç elektroniği, elektrik motoru, termal sistem ve elektrikli aktarma olarak ayırır.
| Çekiş bataryası | Motorun kullandığı yüksek gerilimli enerjiyi depolar. |
|---|---|
| Batarya yönetim sistemi | Hücre gerilimi, sıcaklık, akım ve doluluk durumunu izler; çalışma sınırlarını yönetir. |
| İnverter ve motor kontrolü | Bataryadaki doğru akımı motorun gerektirdiği elektrik akışına dönüştürür ve torku düzenler. |
| Elektrik motoru | Elektrik enerjisini mekanik dönme hareketine çevirir. |
| Redüksiyon ve diferansiyel | Motor devrini düşürür, torku tekerleklere dağıtır. |
| Araç içi şarj cihazı | AC şarj sırasında şebekeden gelen elektriği bataryanın kullanacağı doğru akıma çevirir. |
| DC/DC dönüştürücü | Yüksek gerilimi aydınlatma, ekranlar ve kontrol üniteleri için düşük gerilime indirir; 12 volt aküyü besler. |
| Termal sistem | Batarya, motor ve güç elektroniğini hedef sıcaklık aralığında tutar. |

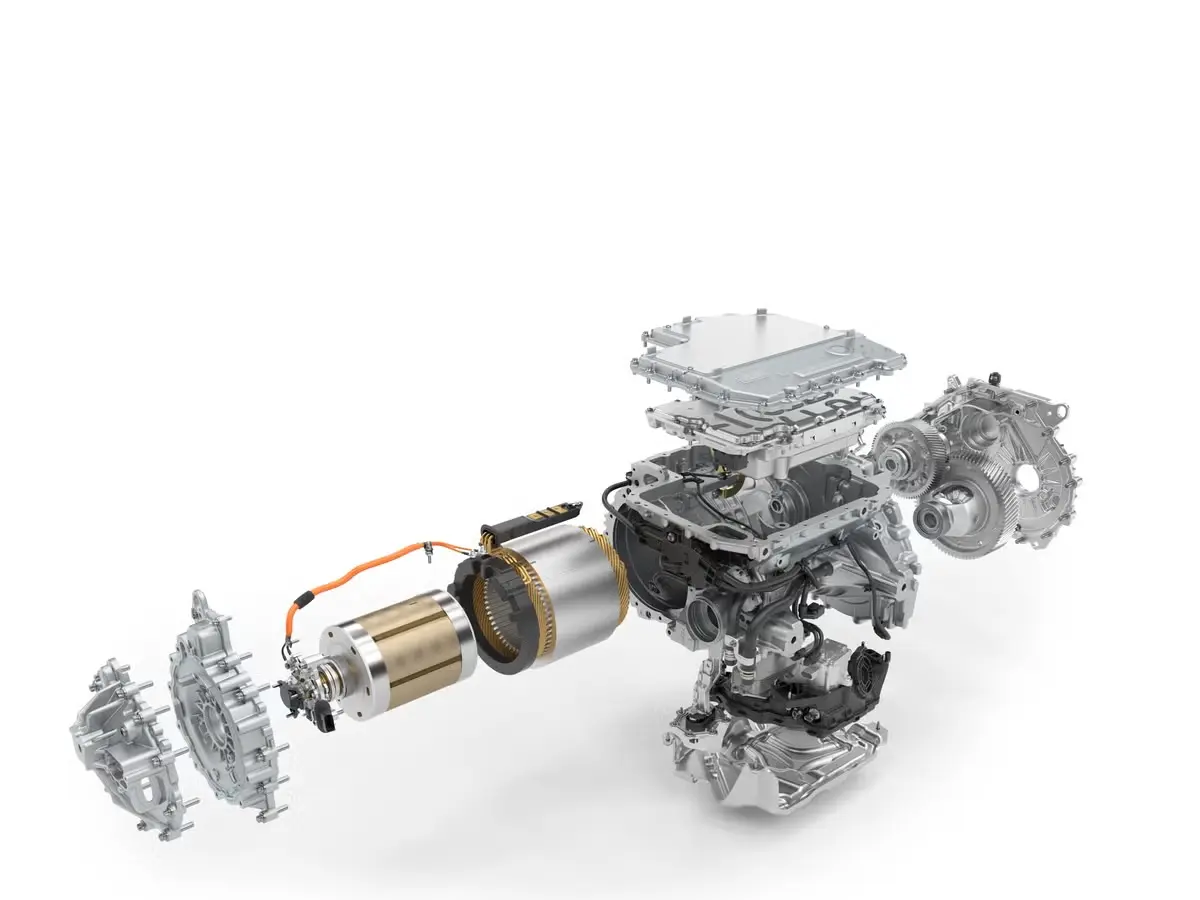

Elektrikli araba motoru nasıl çalışır?
Motorun sabit bölümü stator, dönen bölümü rotordur. Stator sargılarındaki kontrollü akım döner bir manyetik alan oluşturur. Rotor bu alanı takip eder ve mil üzerinde tork üretir. Güç elektroniği akımın zamanlamasını değiştirerek motor devrini ve torkunu çok kısa aralıklarla ayarlar.
Elektrik motoru düşük devirden itibaren yüksek tork verebildiği için klasik çok oranlı şanzımana çoğu zaman ihtiyaç duymaz. Bunun yerine tek oranlı redüksiyon kullanılır. “Elektrikli araçta şanzıman yoktur” demek teknik olarak eksiktir; motor devrini tekerlek devrine indiren dişli grubu vardır, fakat sürücü tarafından hissedilen çok kademeli vites geçişleri genellikle yoktur.
Şarj sırasında enerji nereye gider?
AC şarjda istasyondan gelen alternatif akım araç içi şarj cihazından geçer ve bataryanın depolayabileceği doğru akıma çevrilir. DC hızlı şarjda bu dönüşüm istasyonda yapılır. İstasyonun sağladığı doğru akım, aracın güvenlik kontrollerinden geçerek çekiş bataryasına ulaşır. Şarj gücünü yalnız istasyon belirlemez. Aracın kabul ettiği gücü batarya sıcaklığı, doluluk oranı ve şarj eğrisi sınırlar.
Rejeneratif frenleme nasıl enerji geri kazanır?
Sürücü gazdan ayağını çektiğinde veya fren pedalına bastığında motor jeneratör gibi çalışabilir. Tekerleklerin hareketi motoru döndürür; oluşan elektrik güç elektroniği üzerinden bataryaya geri gönderilir. Bu işlem aracın tüm hareket enerjisini geri kazanmaz. Bataryanın doluluğu ve sıcaklığı, yol tutuşu, hız ve talep edilen yavaşlama geri kazanım miktarını sınırlar. Güçlü frenlemede mekanik frenler de devreye girer.

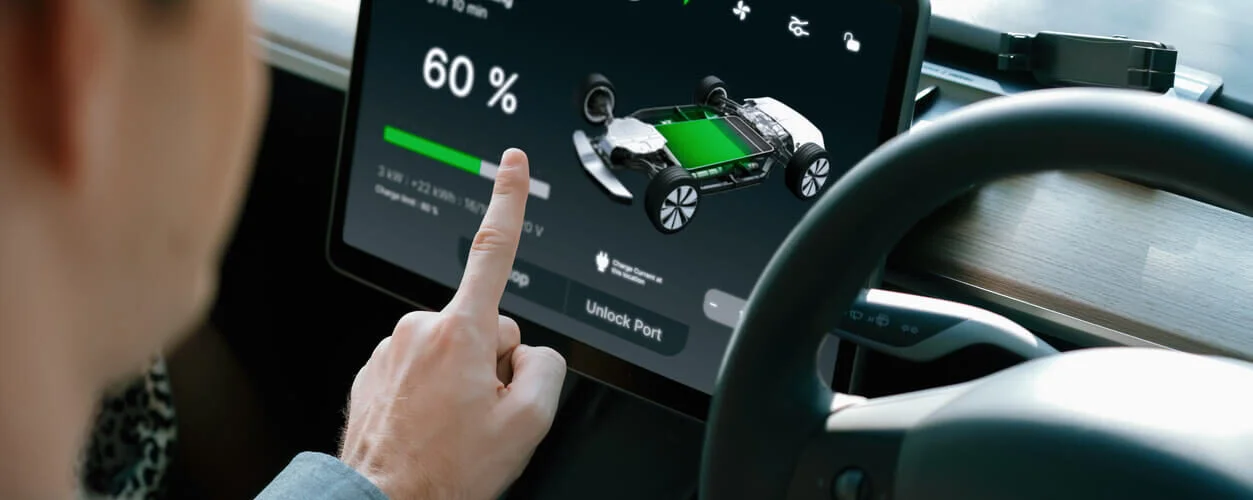

Batarya ve sıcaklık neden sürekli izlenir?
Batarya yönetim sistemi hücrelerin gerilim ve sıcaklık farklarını izler, kullanılabilir güç ile şarj sınırlarını belirler. Termal sistem soğukta bataryayı ısıtabilir, yüksek yükte veya hızlı şarjda oluşan ısıyı uzaklaştırabilir. Bu nedenle gösterge panelindeki yüzde 100, hücrelerin kimyasal olarak mutlak sınırına kadar doldurulduğu anlamına gelmek zorunda değildir; üretici hücreleri korumak için kullanılmayan tamponlar bırakabilir.
Tam elektrikli, hibrit ve menzil artırıcılı sistemler
Tam elektrikli araç (BEV)
Çekiş yalnız elektrik motoruyla sağlanır ve enerji harici kaynaktan şarj edilen bataryada depolanır. Egzoz borusu bulunmadığı için kullanım sırasında doğrudan egzoz emisyonu üretmez; toplam çevresel etki elektrik üretimi, batarya ve araç üretimiyle birlikte değerlendirilir.
Hibrit araç (HEV)
İçten yanmalı motor ile bir veya daha fazla elektrik motoru birlikte çalışır. Klasik hibrit harici şarj girişine sahip değildir; batarya rejeneratif frenleme ve içten yanmalı motor tarafından beslenir. Mimariye göre elektrik motoru aracı tek başına hareket ettirebilir veya içten yanmalı motora destek verebilir.
Şarj edilebilir hibrit (PHEV)
Elektrik motoru ve içten yanmalı motor bulunur; daha büyük çekiş bataryası harici kaynaktan şarj edilebilir. Elektrikli menzil batarya kapasitesine, sıcaklığa ve sürüş koşullarına bağlıdır. Bataryadaki kullanılabilir enerji azaldığında içten yanmalı motor devreye girer.
Menzil artırıcılı elektrikli araç
Tekerlekleri temel olarak elektrik motoru döndürür. Araçtaki yakıtlı motor çoğunlukla jeneratör görevi görerek elektrik üretir ve elektrikli sürüş menzilini uzatır. Ancak “menzil artırıcı” adı, bütün araçların aynı mekanik bağlantıyı kullandığı anlamına gelmez. Belirli modelin üretici teknik şeması ayrıca kontrol edilmelidir.
Teknik sınırlar ve sık karıştırılan noktalar
- Elektrikli otomobiller için tek bir sistem gerilimi yoktur; çekiş gerilimi modele ve mimariye göre değişir.
- Batarya ömrü; hücre kimyası, termal yönetim, kullanım koşulları ve üreticinin bıraktığı enerji tamponlarına bağlıdır.
- Rejenerasyon yalnız sert fren sırasında çalışmaz; gazdan ayağı çekme ve kontrollü yavaşlama sırasında da devreye girebilir.
- Enerji motordan doğrudan lastiklere aktarılmaz. İnverter, motor, redüksiyon ve diferansiyel aynı aktarım zincirinin parçalarıdır.
- Tam elektrikli, hibrit, şarj edilebilir hibrit ve menzil artırıcılı sistemlerin enerji kaynakları ile mekanik bağlantıları aynı değildir.
